主電路圖區劃分：

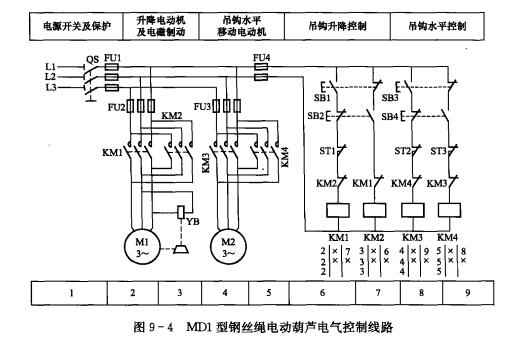

MD1型鋼絲繩電動葫蘆由升降電動機M1、吊鉤水平移動電動機M2驅動相應機械部件實現精密裝卸、砂箱合模、機床檢修等精細作業，根據機床電氣控制系統主電路定義可知，其主電路由圖9-4中1-5區組成，其中1區為電源開關及保護部分；2區和3區為升降電動機M1主電路，4區和5區為吊鉤水平移動電動機M2主電路。

   主電路識圖：

1. 電源開關及保護部分。電源開關及保護部分由圖9-4中1區隔離開關QS、熔斷器FU1組成。實際應用時，格力開關QS1為機床電源開關；熔斷器FU1實現升降電動機M1，吊鉤水平移動電動機M2短路保護功能。

2. 升降電動機M1主電路。由圖9-4中2區、3區主電路可知，升降電動機M1主電路屬于正、反轉電磁制動單元主電路結構。實際應用時，接觸器KM1、KM2主觸頭分別控制升降電動機M1正、反轉電源通斷。此外，熔斷器FU2實現升降電動機M1短路保護功能，電磁閥YB實現升降電動機M1電磁制動控制動能。

3. 吊鉤水平移動電動機M2主電路。由圖9-4中4區、5區主電路可知，吊鉤水平移動電動機M2主電路也屬于正、反轉單元主電路結構，實際應用時，接觸器KM3、KM4主觸頭分別控制吊鉤水平移動電動機M2正、反轉電源通斷。熔斷器FU3實現吊鉤水平移動電動機M2短路保護功能。
